《建筑與小區管道直飲水系統技術規程》CJJ/T110-2017中對管道直飲水系統布管方式進行了說明，羅列了幾種同程循環的布管方式，而在實際施工過程中，所列幾種布管方式不能完全指導系統布管方式的設計和施工，為此，我們根據實際施工經驗，對管道直飲水系統布管方式設計作以下簡介。

建筑與小區可分為多棟建筑和獨棟建筑，又可分為超高層、高層和中、低多層建筑。對于供水范圍較大的多棟建筑和超高層、高層建筑，可分豎向分區域（按層分高、中、低區）或橫向分區域（按樓棟數分區）供水，對于供水范圍小的獨棟和中、低多層建筑，可不實行分區供水。

CJJ/T110-2017中規定采用同程循環布管方式（我們稱為并聯式），在實際離施工中，我們認為在供水范圍較大的多棟建筑采用同程循環方式較為合適，對于供水范圍較小的獨棟建筑，我們認為單管封閉循環方式（我們稱為串聯式）比同程循環方式更能實現系統完全循環。由于采用同程循環系統用水點多，用水時間和用水量變化大，用水不平衡，系統很難實現水力平衡。而采用單管封閉循環方式，直飲水始終沿主管單向流動，不受用水點變化影響，真正實現完全循環，不存在死水現象，更能確保水質安全。直飲水系統主要循環布管方式系統原理見圖1至圖4

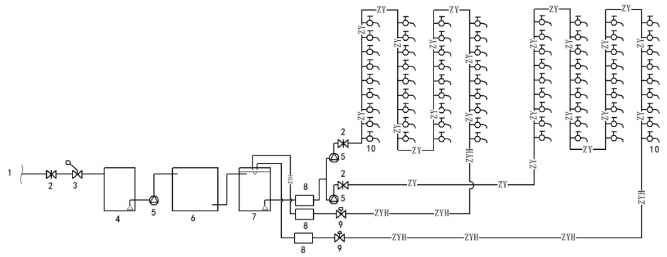

圖1  多棟、多單元全循環同程系統示意圖

1—自凈水機房     2—至凈水機房     3—流量調節閥

4—流量平衡閥     5—單元或多棟建筑

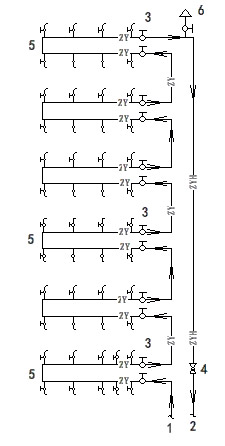

圖2  獨棟多層全循環同程系統示意圖

1—自凈水機房     2—至凈水機房     3—流量調節閥

4—流量平衡閥     5—樓層    6—排氣閥

圖3  多棟、多單元單管封閉循環系統示意圖

1—自凈水機房     2—至凈水機房     3—檢修閥

4—流量調節閥     5—單元樓棟    6—排氣閥

圖4  獨棟多層單管封閉循環系統示意圖

1—自凈水機房     2—至凈水機房     3—檢修閥

4—流量調節閥     5—單元樓棟    6—排氣閥

管道直飲水系統同程循環管網布管的方式，在CJJ/T110-2017《建筑與小區管道直飲水系統技術規程》中已列，本文不再敘述，下面就幾種單管封閉循環管道管網布置示例如下（圖5至圖8）：

圖5 單管封閉循環管網不分區供水系統示意圖

1—城鎮供水   2—閘閥    3—遙控浮球閥   4—原水箱   5—加壓泵   6—水處理設備    7—凈水箱（消毒）  8—紫外循環組件   9—循環電控制動閥  10—加密表前閥   11—支管減壓閥   12—直飲水水表   13—表后閥  14—水嘴（終端飲水裝置）

圖6 高層建筑單管封閉循環豎向分區供水系統示意圖

1—城鎮供水   2—閘閥    3—遙控浮球閥   4—原水箱   5—加壓泵   6—水處理設備   7—凈水箱（消毒） 8—紫外循環組件   9—循環電動控制閥區     10—水嘴（終端飲水裝置）

圖7 多棟建筑單管封閉循環按樓棟分區供水系統示意圖

1—城鎮供水   2—閘閥    3—遙控浮球閥   4—原水箱   5—加壓泵   6—水處理設備   7—凈水箱（消毒） 8—紫外循環組件   9—循環電動控制閥區     10—水嘴（終端飲水裝置）

圖8 屋頂單管封閉循環供水系統示意圖

1—城鎮供水   2—閘閥    3—遙控浮球閥   4—原水箱   5—加壓泵   6—水處理設備   7—凈水箱（消毒） 8—紫外循環組件   9—循環電動控制閥區     10—水嘴（終端飲水裝置）

管道直飲水系統管網采用什么樣的布管方式，應根據項目實際情況而定，原則是供水系統要基本做到完全循環，不存在死水現象。根據實際經驗，在供水主管網長度不超過4000米，最大供水主管直徑不超過DN50的項目，建議優先采用單管封閉循環方式布管。因?yàn)閱喂芊忾]循環系統中的水流一直沿一個方向流動，除了支管外，只要主管末端有用水點在用水，整個管網系統中的水就都在流動，這樣，既不需要進行水力平衡計算和進行水力平衡調試，也節約循環時間，循環時也更徹底，如支管長度在規定范圍內，則系統水質也更能保證。

除此之外，在直飲水系統管網設計時，還須注意以下幾個問題：

1、支管長度不能超過CJJ/T110-2017《建筑與小區管道直飲水系統技術規程》規定的6米，在實際操作中，最好控制在3米以內，且支管的口徑不得大于DN15，這樣才能確保末端水質無死水現象，保證水質健康安全。

2、在管網系統中局部高點應增設自動排氣閥，在采用下行上供的管網系統，在局部高點可采用打開閥門末端排氣的方式，這種情況下可以不安裝排氣閥，但須要定期進行人工排氣，這樣較為麻煩，最好還是加裝自動排氣閥為宜。

3、在同程循環布管的系統中，每棟樓上面6-7層可不加裝支管減壓閥；在單管封閉循環布管的系統中，最后一棟樓上面6-7層可不加裝支管減壓閥；在獨棟樓按層的同程循環系統中，可在每層主支管上加裝支管減壓閥，對每層供水壓力進行控制，但要注意對每層進行水力平衡調節。

4、在同程循環的分支回水管上，應加裝流量調節閥，以實現各分回水管路的水力平衡，確保各支管全部參與循環，不存在死水現象，也可用支管減壓閥代替流量調節閥進行水力平衡調節。

5、在同程循環供水系統中的供水主管口徑大小，可按用水量大小逐級遞減的方式設計布管，循環回水主管的口徑大小，可按循環回水量大小逐級遞增的方式設計布管，這樣設計更合理，也節約材料成本。
